Cara Menyandungkan Pemutus Litar dengan Selamat

Ramai orang mahu menyandungkan pemutus litar kerana dua sebab yang berbeza: mengenal pasti litar mana yang membekalkan sesuatu bilik, atau menguji sama ada pemutus berfungsi. Kedua-duanya bukan perkara yang sama. Mematikan pemutus di panel hanya memutuskan kuasa litar itu, manakala butang TEST pada pemutus tertentu ialah prosedur berasingan untuk menyemak fungsi perlindungan. Artikel ini ialah panduan am keselamatan elektrik dan bukan pengganti nasihat juruelektrik bertauliah. Jangan sekali-kali mencipta litar pintas, sambungan bumi atau beban lampau untuk menguji pemutus.

Apakah Maksud Pemutus Litar Tersandung?

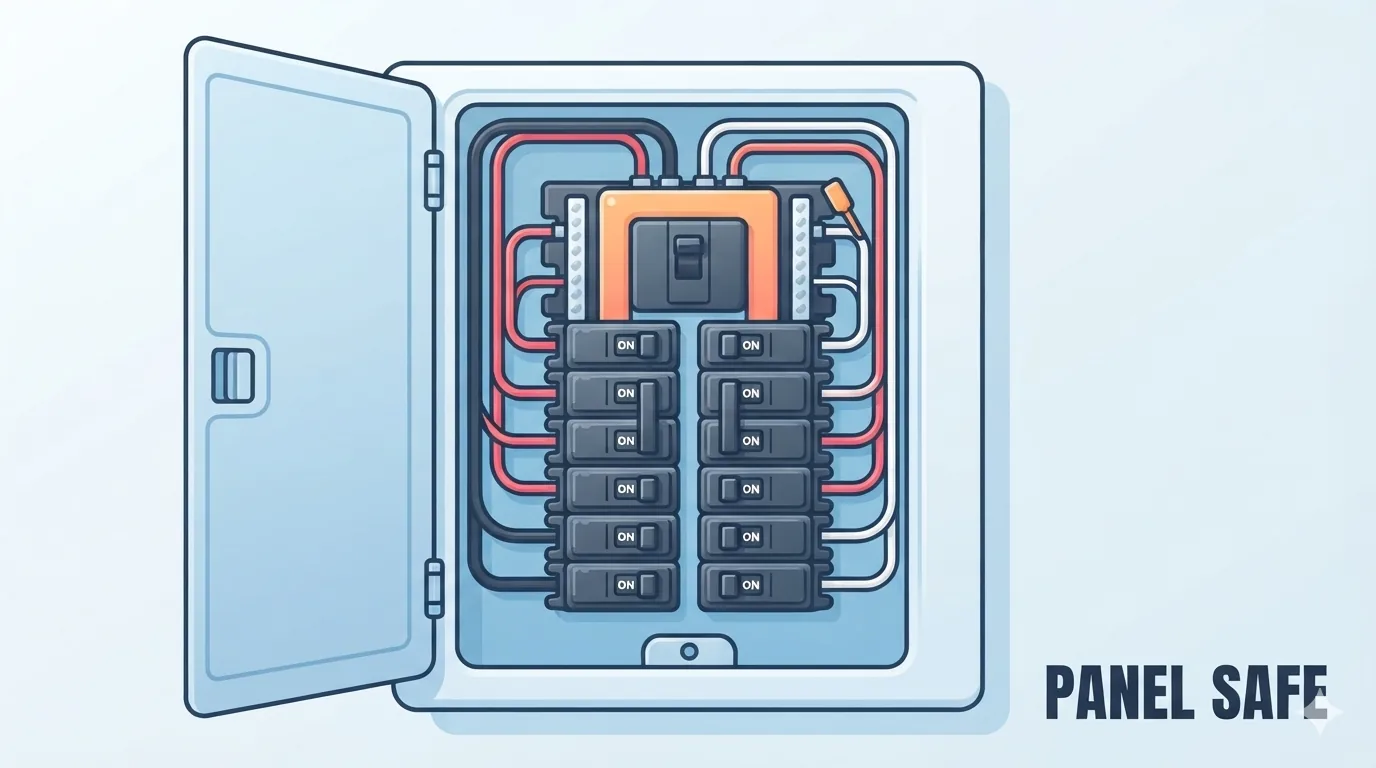

Pemutus litar ialah peranti perlindungan arus lebih. Apabila arus menjadi terlalu besar, pemutus membuka litar dan memisahkan beban daripada punca kuasa. Peristiwa inilah yang dipanggil “tersandung” (trip) [S5].

Menurut bahan latihan juruelektrik, pemutus boleh bertindak balas melalui dua cara: tindakan terma apabila berlaku beban lampau, dan tindakan magnet apabila arus kerosakan yang besar mengalir [S5].

Anda boleh mengenali pemutus yang tersandung melalui tuilnya. Apabila ujian TEST berjaya, tuil bergerak ke kedudukan OFF atau TRIP. Selepas itu, tuil perlu ditolak ke OFF dahulu, kemudian dinaikkan ke ON untuk menetapkannya semula [S3].

Bila Anda Perlu Menyandungkan atau Mematikan Pemutus Litar?

Terdapat beberapa situasi biasa yang menyebabkan orang mematikan atau menguji pemutus:

• Mengenal pasti litar: hidupkan lampu atau peralatan, kemudian tukar pemutus yang disyaki ke OFF di panel dan lihat sama ada peralatan itu padam [S1].
• Mengesahkan kuasa terputus: pastikan litar itu benar-benar tiada bekalan selepas pemutus dimatikan [S1].
• Menyemak fungsi perlindungan: jika pemutus atau soket anda mempunyai butang TEST, uji secara berkala mengikut arahan pengeluar [S3] [S4].

Ingat bahawa setiap tujuan ini menggunakan kaedah yang berbeza. Bahagian seterusnya menerangkan perbezaannya.

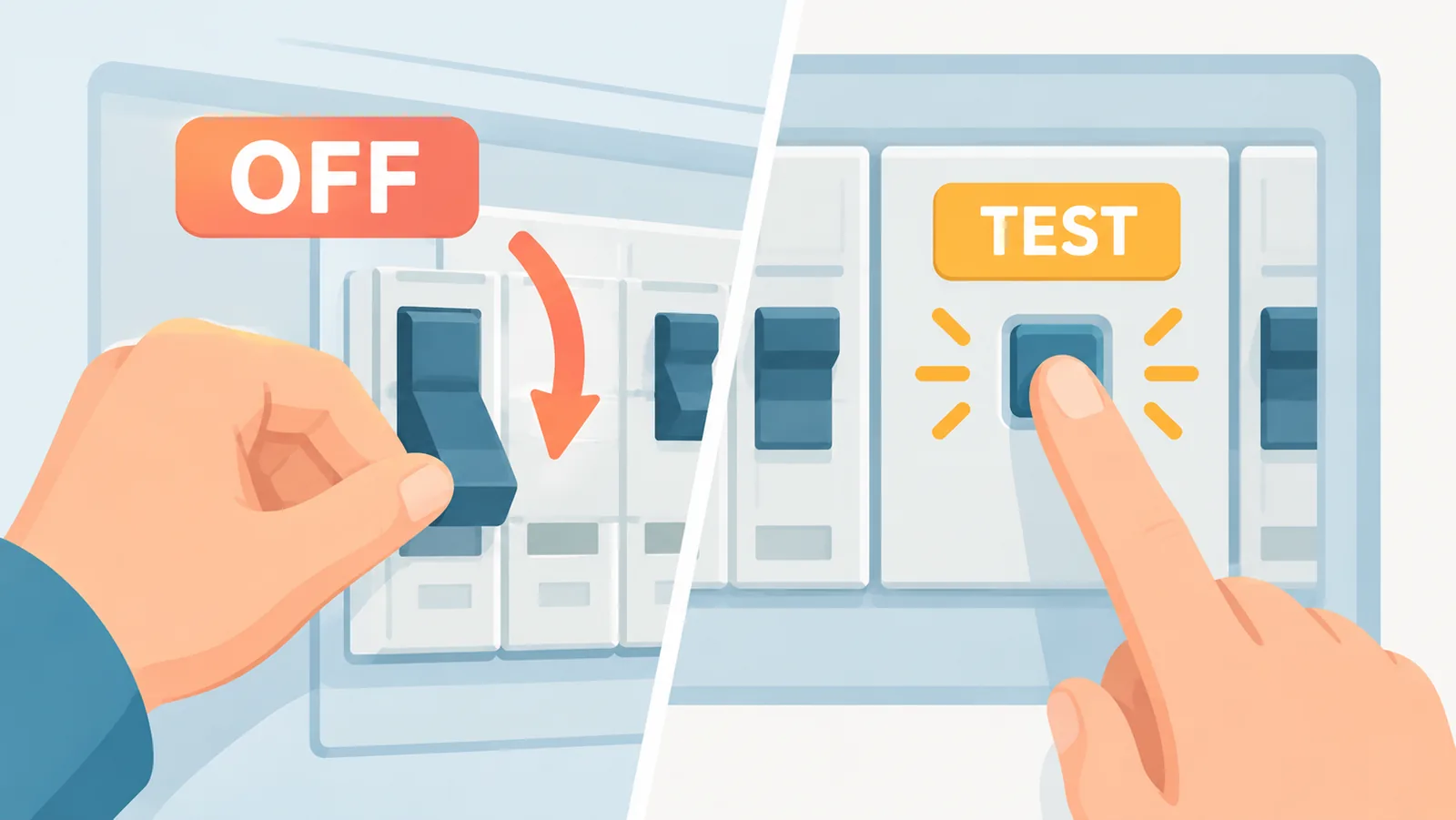

Mematikan Pemutus berbanding Menguji Perlindungan: Apa Bezanya?

Ramai pembaca menyangka kedua-dua kaedah ini sama. Hakikatnya, mematikan pemutus secara manual hanya memutuskan kuasa litar. Ia tidak menunjukkan sama ada pemutus akan bertindak apabila berlaku kerosakan sebenar. Penyemakan fungsi perlindungan AFCI dilakukan melalui butang TEST secara berasingan [S1] [S3].

Perkara	Mematikan pemutus secara manual	Menekan butang TEST (AFCI/GFCI)
Tujuan	Mengenal pasti litar dan memutuskan kuasa litar itu	Menyemak sama ada fungsi perlindungan bertindak
Keadaan semasa bermula	Peralatan atau lampu dihidupkan supaya kesannya dapat dilihat	Pemutus dalam kedudukan ON dan kuasa dihidupkan
Hasil yang dijangka	Kuasa litar terputus	Tuil bergerak ke OFF atau TRIP; bagi GFCI, kuasa terputus semasa ujian
Membuktikan perlindungan kerosakan berfungsi?	Tidak	Ya, bagi fungsi yang diuji oleh butang TEST
Jika hasil tidak seperti dijangka	Semak semula pemutus yang dipilih	Hubungi juruelektrik bertauliah

Langkah demi Langkah: Mematikan Pemutus untuk Mengenal Pasti Litar

Kaedah ini digunakan untuk mengetahui pemutus mana yang membekalkan sesuatu litar [S1].

1. Hidupkan lampu atau peralatan pada litar yang anda syaki.
2. Pergi ke panel pemutus dan kenal pasti pemutus yang kelihatan berkaitan.

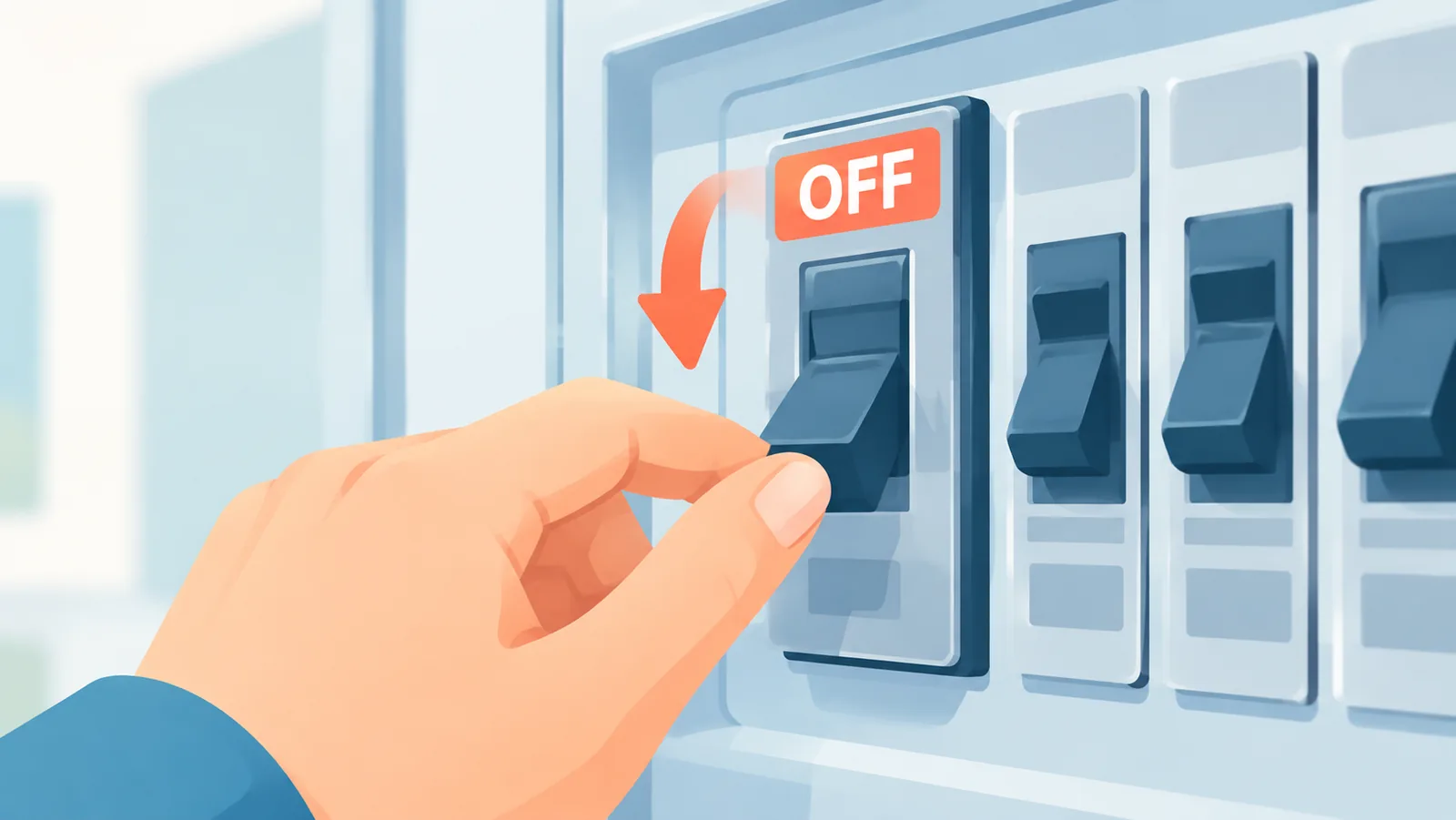

3. Tukar pemutus itu ke kedudukan OFF.
4. Kembali dan sahkan sama ada kuasa pada litar itu benar-benar terputus.
5. Selepas selesai, hidupkan semula pemutus dengan betul dengan menaikkan tuil ke ON.

Ambil perhatian bahawa kuasa yang telah dimatikan tidak bermakna kerja elektrik sebenar selamat dilakukan. Perkara ini diterangkan dalam bahagian larangan di bawah.

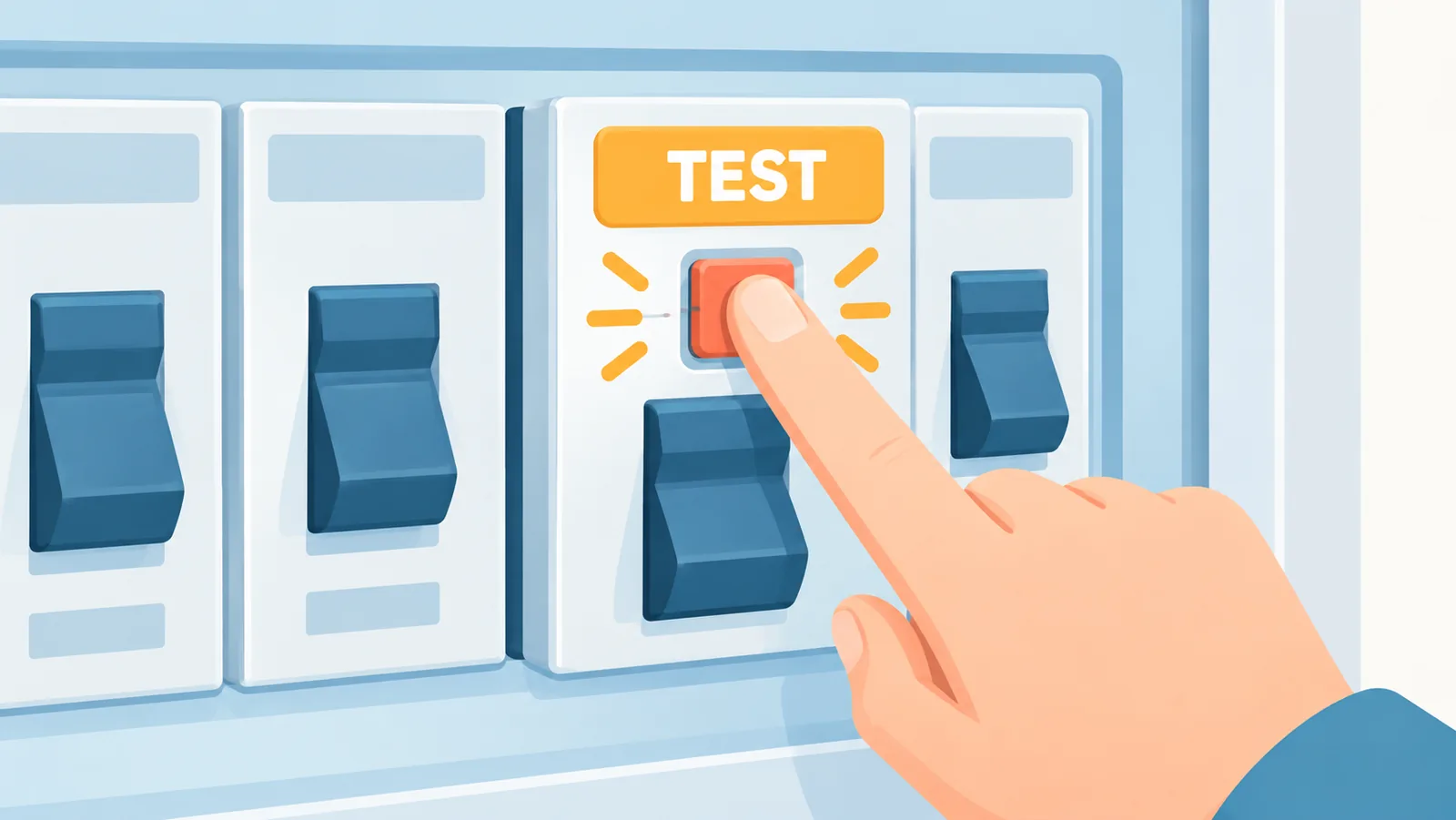

Langkah demi Langkah: Menguji Butang TEST pada Pemutus AFCI

Bahagian ini hanya meringkaskan prosedur yang diterangkan oleh Electrical Safety Foundation International (ESFI) [S3]. Ikut arahan pengeluar peranti anda, dan serahkan kepada juruelektrik bertauliah jika anda tidak pasti.

1. Pastikan kuasa dihidupkan dan pemutus AFCI berada pada kedudukan ON.
2. Tekan butang TEST pada pemutus itu. Jangan sentuh sebarang bahagian lain di dalam panel.
3. Perhatikan tuil: jika ujian berjaya, tuil bergerak ke kedudukan OFF atau TRIP.
4. Untuk menetapkannya semula, tolak tuil ke OFF dahulu, kemudian naikkan ke ON.
5. Jika pemutus tidak tersandung selepas butang TEST ditekan, minta juruelektrik berlesen menggantikannya.

Kerja membuka atau mengubah pendawaian dalam panel, serta menukar pemutus, hanya untuk juruelektrik bertauliah.

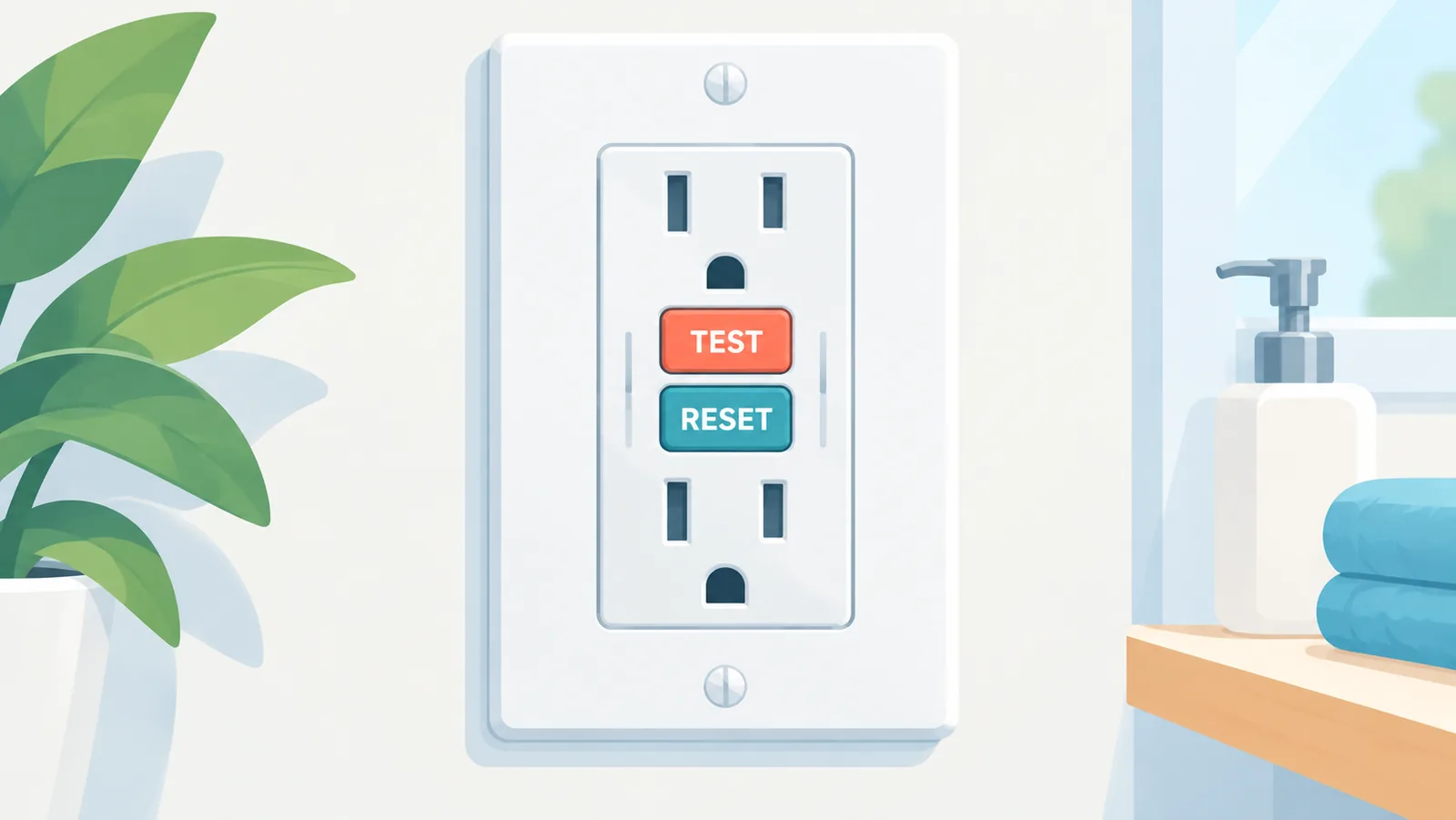

Menguji Pemutus atau Soket GFCI

GFCI, sama ada dalam bentuk pemutus atau soket, juga mempunyai butang TEST. Semasa ujian, pastikan kuasa benar-benar terputus [S4].

• Jika pemutus atau soket anda mempunyai butang TEST, gunakannya mengikut arahan pengeluar.
• Uji secara berkala mengikut arahan pengeluar.
• Jika kuasa tidak terputus semasa ujian, jangan gunakan litar itu dan hubungi juruelektrik bertauliah.

Perkara yang Tidak Boleh Dilakukan

• Jangan mencipta litar pintas atau sambungan bumi secara sengaja untuk menguji pemutus. Ia berisiko menyebabkan kejutan elektrik dan kebakaran.
• Jangan membebankan litar secara berlebihan sebagai kaedah ujian. Tanda beban lampau ialah bau terbakar, soket atau suis berubah warna, serta bunyi berdengung atau berdesing [S7].
• Jangan anggap litar selamat hanya kerana pemutus sudah dimatikan. Untuk kerja elektrik sebenar, kelayakan, pengenalpastian bahaya, kunci dan tanda, serta pengesahan tiada voltan diperlukan [S8].
• Jangan membuka atau mengubah pendawaian dalam panel tanpa kelayakan. Serahkan kerja ini kepada juruelektrik bertauliah.

Pemutus Kerap Tersandung: Tanda Amaran Masalah Elektrik

Pemutus yang kerap tersandung ialah tanda masalah elektrik dan perlu diperiksa oleh juruelektrik yang layak [S6].

Perhatikan tanda amaran beban lampau berikut [S7]:

• Bau terbakar
• Soket atau suis yang berubah warna
• Bunyi berdengung atau berdesing

Jangan menetapkan semula pemutus berulang kali. Jika ada haba luar biasa, perubahan warna atau bunyi pelik, dapatkan pemeriksaan juruelektrik bertauliah.

Senarai Semak Keselamatan Sebelum dan Selepas

Sebelum

• Tentukan tujuan anda: mengenal pasti litar atau menguji butang TEST.
• Pastikan anda hanya menyentuh pemutus dan butang TEST, bukan bahagian lain dalam panel.
• Semak sama ada pemutus atau soket anda mempunyai butang TEST dan baca arahan pengeluar.

Selepas

• Sahkan kuasa terputus apabila pemutus dimatikan.
• Pastikan tuil berada pada kedudukan yang betul selepas ditetapkan semula.
• Semak litar berfungsi seperti biasa.
• Pastikan tiada bau atau haba yang luar biasa.

Soalan Lazim

Adakah mematikan pemutus sama dengan menguji pemutus?

Tidak. Mematikan pemutus hanya memutuskan kuasa litar. Ujian fungsi perlindungan menggunakan butang TEST secara berasingan [S1] [S3].

Bilakah butang TEST perlu digunakan?

Jika pemutus atau soket anda mempunyai butang TEST, uji secara berkala mengikut arahan pengeluar [S3] [S4].

Di mana kedudukan tuil apabila pemutus tersandung?

Tuil bergerak ke kedudukan OFF atau TRIP. Untuk menetapkannya semula, tolak ke OFF dahulu, kemudian naikkan ke ON [S3].

Apa yang perlu dibuat jika pemutus tidak tersandung semasa ujian?

Bagi AFCI, minta juruelektrik berlesen menggantikannya [S3]. Bagi GFCI, jangan gunakan litar itu dan hubungi juruelektrik bertauliah.

Bolehkah saya menguji dengan beban lampau atau litar pintas?

Tidak. Perbuatan ini berisiko menyebabkan kejutan elektrik dan kebakaran. Gunakan hanya butang TEST jika ada, atau panggil juruelektrik bertauliah.
